VITABRI®V3Vitabri® V3
雨の日は便利なオーニング・晴れの日は見やすさ抜群のバナー
例えばマルシェなど屋外での催事にて、従来のテントでは雨の日に商品やお金の受け渡しでお客様が雨に濡れてしまうことがありました。
「少し軒があればいいのにな～」そんな思いにお答えする新機能です。
特徴
カスタマイズ商品もご用意しています
フレームの特徴
広げるだけのワンタッチ構造でスムーズに開閉
短時間の簡単操作でお使いいただけるので、初めて扱う方でも容易に設営ができます。
カラーバリエーション
ターポリンⅡ類
コストパフォーマンスに優れた、防水性・防炎性のある生地です。
軽くやわらかで、ツヤのないソフトな印象をもたらします。
厚さ: 0.35mm / 重量: 430g/m2
(防水・防炎加工)
カラーサンプルをタップすると画像が切り替わります。
特殊柄ターポリン
防水・防炎を施した特殊な柄のターポリンです。
厚さ: 0.43mm / 重量: 530g/m2
(防水・防炎加工)
ポリエステル500D
UVカット99％以上・防水加工・防炎加工を施したポリエステル500Dを採用。
軽さと機能性を兼ね備えた生地です。
カラーサンプルをタップすると画像が切り替わります。
※天幕にはロゴが右隅一箇所に印刷されています。
サイズバリエーション
全2サイズのバリエーション
2.0m×2.0m
3.0m×3.0m

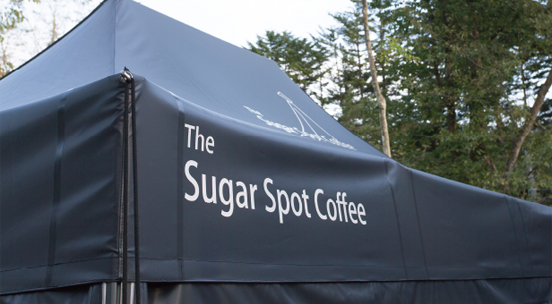

天幕ロゴ・文字プリント
全面インクジェット印刷
生地に直接インクジェット印刷を施し、その後天幕を成型します。
テント全面にグラフィックが可能です。
カッティングシート
カッティングシートにインクジェット印刷を施し、熱圧着する方式です。
ワンポイントでグラデーションや色指定したい時に、低コストで印刷可能です。
予めカラーを以下より選択いただくことで、更にコストダウンできます。
商品仕様
| フレーム | アルマイトコーティング処理(アルミ合金6061 T6) アウターレッグ: 六角44×44×1.5t インナーレッグ: 六角39×39×2.0t ピークポール: Φ30×1.3t トラスバー: θ25×15×1.5t |
|---|---|
| ジョイント | GFK強化ポリプロピレン+グラスファイバー |
| 標準付属品 | ・本体収納カバー ・ペグ ・ペグ収納袋 ・ロープ ・取扱説明書 |
お問い合わせ
下記よりお気軽にお問い合わせください。
0774-65-4468
048-737-0171
雨の日は便利なオーニング、晴れの日は見やすさ抜群のバナー
例えばマルシェなど屋外での催事にて、従来のテントでは雨の日に商品やお金の受け渡しでお客様が雨に濡れてしまうことがありました。
VITABRI®V3は「少し軒があればいいのにな～」という思いにお答えする新機能を追加しています。
雨の日にはオーニングを展開して、傘をささずにお買い物ができます。
さらに天気の良い日はバナーにして、お店の雰囲気を盛り上げます。

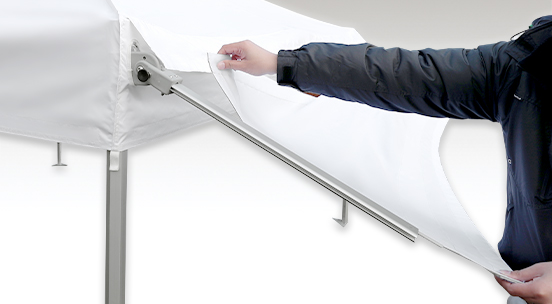

オーニングはかんたん取り付け
オーニングアームと生地の接続はゲターで行い、スムーズな取り付けが可能です。
また、オーニング状態での使用時は、内部に中間ポールで補強する事で安定性を向上させています。
スムーズな動作と保持力を両立
可動部は本体と同じワンタッチ仕様。
ノブを引くだけの直感的な操作で、日よけや看板など様々な用途に合わせてご使用いただけます。
より太く強度を保つ柱フレーム
柱材の外径は上部が44mm、下部が39mmと従来の『かんたんてんと®』より太く強度を保たせ、より安全にお使いいただけます。
| アルミ合金番号 | 6061T-6 |
|---|---|
| アウターレッグ | アルミ六角パイプ 44mm |
| インナーレッグ | アルミ六角パイプ 39mm |
天井部トラスバーをリブ補強
天井部に使用するトラスバーには、楕円形の強化桁フレームの内部にリブを設け補強しております。
| アルミ合金番号 | 6061T-6 |
|---|---|
| サイズ | アルミ楕円パイプ 15mm×25mm |
耐久性が大幅UPしたベース
アルミ合金製のベースは厚みを10mmに強化し、耐久性が大幅にUPいたしました。
125㎜×125㎜のせり出しにより設営時の安定性を高めより安心・安全にご使用いただけます。
強化アーム同士をしっかり連結するジョイント
GFK強化ポリプロピレン+グラスファイバーの接合部品が、強化アーム同士をしっかり連結いたします。
また、クロス箇所にはナイロン製補強材を装着し、テントの摩擦や収納時の挟み込み防止に役立ちます。
天幕の張りをキレイにキープ
オートピークシステムによりテントを展開。
内蔵されたシリコンスプリングのクッション性により、テントの張りをきれいに保ちます。
また、各所に設けられたベルトやマジックテープによりテントとフレームが固定され、テント本来の美しい曲線を描きます。
小さなスペースに収納
フレームが一体式ですので、コンパクトに折りたためて小さなスペースに収納が可能です。
サイズバリエーション

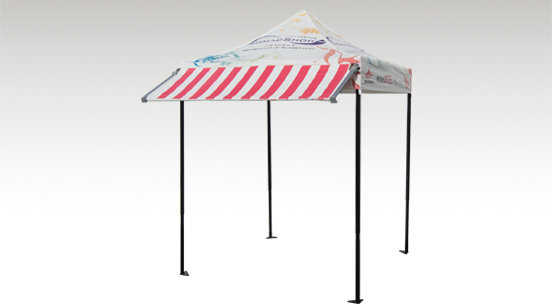

V3 2020
| サイズ | 2.0m×2.0m |
|---|---|
| 有効軒高 | 1段目 2000mm 2段目 2080mm 3段目 2160mm |
| 全高 | 1段目 2950mm 2段目 3030mm 3段目 3110mm |
| 収納サイズ | W 290mm L 290mm H 1476mm |
| 柱本数 | 4本 |
| 天幕重量 | 3.4kg ※素材により若干変動します。 |
| オーニング幕 | 1.3kg ※素材により若干変動します。 |
| フレーム重量 | 18.8kg |
| 総重量 | 23.5kg |

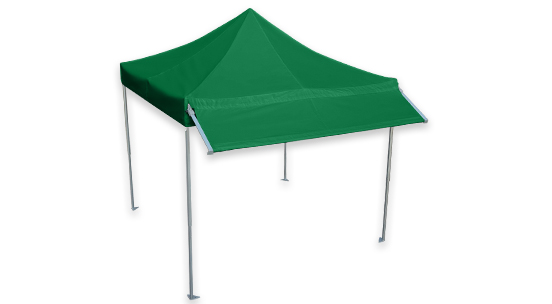

V3 3030
| サイズ | 3.0m×3.0m |
|---|---|
| 有効軒高 | 1段目 2000mm 2段目 2080mm 3段目 2160mm |
| 全高 | 1段目 3215mm 2段目 3295mm 3段目 3375mm |
| 収納サイズ | W 290mm L 290mm H 1725mm |
| 柱本数 | 4本 |
| 天幕重量 | 7.2kg ※素材により若干変動します。 |
| オーニング幕 | 1.4kg ※素材により若干変動します。 |
| フレーム重量 | 24.2kg |
| 総重量 | 32.8kg |
VITABRI®V3 GARDEN
VITABRI®V3のフレームに、長いピークポールを追加し、尖形屋根にした「VITABRI®V3 ガーデンタイプ」です。
シンボリックでエレガントさを備えた形状で、イベントにおいて洗練された装いを見せます。
商品仕様
| サイズ | 3.0m×3.0m |
|---|---|
| 有効軒高 | 1段目 2000mm 2段目 2080mm 3段目 2160mm |
| 全高 | 1段目 3765mm 2段目 3845mm 3段目 3925mm |
| 収納サイズ | W 290mm L 290mm H 1725mm |
| 柱本数 | 4本 |
| 天幕重量 | 7.6kg ※素材により若干変動します。 |
| オーニング幕 | 1.4kg ※素材により若干変動します。 |
| フレーム重量 | 24.6kg |
| 総重量 | 33.6kg |
※オーニングなしもございます。
VITABRI®V3 NOMAD SHOP
オーニング or バナーはもちろん、カウンターシステムや3段ラックのキットがオールインワンになった『NOMAD SHOP』
広告・販売・展示の三拍子が揃い、更にワンタッチテントの利便性を兼ね備えた、移動式の店舗に適したアイテムです。
シェルフ
水平の形状をしたこの棚は商品を陳列することが可能です。
インデクサーを使用して最大12の位置に調整できます。
ディスプレイシェルフ
棚の形状は「Z」形式になっており、棚を傾けることができます。
演出力がありますので、野菜や弁当などのテイクアウト販売、パン屋、花屋、雑貨販売など、幅広いカテゴリの売り場演出に便利にお使い頂けます。
インデクサーを使用して最大12の位置に調整できます。
ハンガーレール
衣類をハンガーレールに掛ければ、スマートにディスプレーすることが可能です。
インデクサーを使用して最大12の位置に調整できます。
※ハンガーは販売しておりません。
カウンター
受付用や省スペースの立食や立ち飲みに便利なカウンターです。
B級グルメの飲食店、催事、スイーツ店やアイスクリーム店などでの短時間の飲食に最適です。
インデクサーを使用して最大12の位置に調整できます。
災害対策用ワンタッチ避難所テント
ワンタッチフレームなので従来のハウスより、設営・撤去時間を大幅に短縮。
一体型フレームにより省スペースでの保管を可能にしました。
いざと言う時にも、部材紛失の心配もございません。
また、出入り口の箇所にはオーニングを標準装備。
室内への雨の侵入を軽減します。
天幕やオーニング幕への文字入れで視認性、訴求効果を高めます。
入口とメッシュ窓は巻上げ式を採用。
700mm×800mmのメッシュ窓によりテント内の通気性、換気性を確保します。
※入口、メッシュ窓の位置は変更可能です。
グランドシートはバスタブ形状により、雨水の侵入を防ぎます。
マジックテープとバックルで横幕と簡単に接続できます。
軸組図
セット内容
1: フレーム
2: 天幕
3: 横幕(4枚)
4: オーニング幕
5: カバーバッグ
6: 杭(10本)
7: 自在付ロープ(4本)
8: グランドシート
重量
フレーム(1式): 40kg
天幕(1枚): 10kg
オーニング幕(1枚): 1.4kg
オーニングバー(1式): 1.2kg
横幕3.0m(2枚): 3.0kg/枚
横幕6.0m(2枚): 5.5kg/枚
グランドシート(1枚): 10kg
VITABRI®V3 Smoking Tent
屋外・野外イベントでも"たばこを吸われない方"に配慮した上で、喫煙スペースを設けることが受動喫煙防止の取り組みとして求められています。
喫煙スペースに必要な機能をパッケージ化した「VITABRI®V3 Smoking Tent」でかんたんスマートに喫煙スペースをつくりませんか？
換気用メッシュ窓
横幕の上下に換気用のメッシュ窓を取付けています。
喫煙利用域が明確に区分され視覚的、心理的にも配慮した作りになっています。
換気口
天幕上部に換気用のメッシュを取付けています。
メッシュの上から被せの生地が雨の侵入を防ぎます。
のれん
喫煙室から室外への気流を抑え、利用者の導線を確保し、外部への視覚的区分を明確にします。
カウンター(オプション)
テントフレームを利用した専用カウンターです。
カバンや飲み物などちょっとした物を置くのに便利です。
1面だけでなく、2～3面と3mスパンで延長可能です。
軸組図
セット内容
1: フレーム
2: 天幕
3: 横幕(4枚)
4: オーニング幕
5: カバーバッグ
6: ペグ(4本)
7: 自在付ロープ(4本)
8: 天幕・横幕収納袋(各1枚)
9: のれん(1枚)
重量
フレーム(1式): 40kg
天幕(1枚): 10kg
オーニング幕(1枚): 1.4kg
オーニングバー(1式): 1.2kg
横幕3.0m(2枚): 3.0kg/枚
横幕6.0m(2枚): 5.5kg/枚
のれん(バー含む): 3.0kg
横幕
1方幕から4方幕まで、ご使用環境に応じてご使用いただけます。
非常にカンタンで見た目も綺麗に、高い密着性を実現しました。
カラーバリエーション
ターポリンⅡ類
厚さ: 0.35mm
重量: 430g/m2
(防水・防炎加工)
ポリエステル250D
スチールプレート
VITABRI®V3のフレームにピッタリ合う形状のスチールプレートです。
安定感のある20kgタイプをご用意しています。
埋め込みベース
コンクリートにソケットを埋め込み、フレームを固定します。
重りを置く手間が省けますので、毎回決まった場所にテントを設営する場合などはオススメです。
間仕切りカーテン
テント内を仕切るカーテンです。
カウンター
テントフレームを利用した専用カウンターです。
カバンや飲み物などちょっとした物を置くのに便利です。
1面だけでなく、2～3面と3mスパンで延長可能です。
補強バー
アルミ六角44mm&39mmの補強バーです。
補強の他に、ハーフ横幕の取付けに使用します。
柱部との接続に使用するアルミ製のクランプは非常に強度があり、樹脂製に比べ耐風圧に優れております。
安全にお使い頂くために
■ 使用環境
大雨、強風、突風、雪、雷などの天候不順時、または設営期間中にそれが予想される場合には危険ですので使用しないで下さい。
テント本体が倒れたり、水が溜まる等の恐れがある上、人が障害を負ったり、物を破損させる原因となります。
また、降雪時には雪が積もり倒壊する恐れがありますので使用しないで下さい。
■ 用途
本品を常設用として使用しないで下さい。
本品は、一時的かつ簡易的に使用することを目的とした構造となっているため、常設用として使用した場合、思わぬ事故につながる可能性があります。
また、簡易目的用とした構造のため、完全な雨除けとしてはご利用いただけません。
縫製部分より水が入る可能性がありますのでご了承下さい。
本品を改造したり加工したりしないで下さい。
改造・加工による本体の倒壊や、人が障害を負ったり、物を破損させる恐れがあります。
本品には、絶対に登らないで下さい。
また、ぶら下がったり、物を吊るしたりする等、過度の負担を掛けるような行為はしないで下さい。
強風時に使用すると相当の風圧が天幕にかかり、飛ばされたり、倒れる恐れがあり、人が傷害を負ったり、物を破損させる危険がございます。
風速の目安
(青字:ご使用の際は注意して下さい)(赤字:ご使用はお控え下さい)
風速5m/s 砂埃がたち落葉が舞う。
風速8m/s 葉がある潅木が揺れはじめる。池の水面に波頭が立つ。
風速10m/s 樹木が激しく揺れ、電線などがびゅうびゅうと鳴る。雨傘が壊れる。
風速15m/s 取付けの悪い看板が飛ぶことがある。
風速20m/s 身体を60度くらいに傾けないと立っていられない。
風速25m/s 屋根瓦が飛ばされる。樹木が折れる。煙突が倒れる。
※風の吹き方は絶えず強弱の変動があり、瞬間風速は平均風速の1.5倍から3倍以上になる事があります。
上記の風速はあくまでも目安としてお考え下さい。
